PytorchのPretrained Modelを使ってSegmentationを行う個人メモ
はじめに
本記事はあくまでML初心者の筆者の個人メモです。
pytorchの出来合いのモデルを使って画像認識タスクのうちSegmentationを行うことを目標にします。
実行環境
環境が汚れにくく、実行も高速なGoogleColabを使用します。
必要なデータはwgetなどでDLしてきても良いですし、下記のコマンドで簡単にGoogleDriveとも接続できるので簡単で便利です。
# mount drive from google.colab import drive drive.mount('/content/drive')
torchvisionのモデルを使ったsegmentation例
pytorchで使用できる既製のモデルはいくつかありますが、ひとまずtorchvisionで使えるモデルを使ってsegmentationを行っていきます。

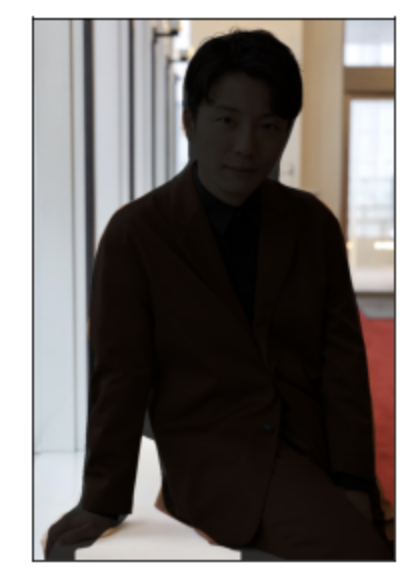

先に作例を示すと 某所から借りてきた星野源氏の下記写真から人物の部分のみを抜き出すことができたりします。
1. モデルを選んでロード
はじめに、欲しい機能を実現するモデル（と学習済み重み）を選びます。
モデルはCNNのネットワーク構造、学習済みの重みはどのデータセットで学習したかを表します。
- torchvisionで使用できるモデル
- FCN ResNet50, ResNet101 FCNについて参考
- DeepLabV3 ResNet50, ResNet101, MobileNetV3-Large DeepLabについて参考
- LR-ASPP MobileNetV3-Large
- モデルの学習済みパラメータ
- Pascal VOC on COCO
学習済み重みをどのデータセットで学習したかにはきちんと気を配る必要があり、例えばtorchvisionのモデルは人等を含む20クラス分類でしか学習していないのでそこにない物体を検知・抽出するには新たに転移学習をする必要があります。
下記では試しにFCNのresnet50を選んで試してみます。
import torchvision # 試しにresnet50を用いる model = torchvision.models.segmentation.fcn_resnet50(pretrained=True) # pretrained = Trueとすることで学習済みのモデルがセットされた状態になる。 model.eval() # モデルを評価用に切り替える。逆に学習するときはmodel.train()とする。おまじないと思って良い。
2. モデルのパラメータを確認
モデルを選んだら次は下記のパラメータを事前に確認しておきます。これは後述の画像を入力するときに必要になります。
- モデルの入力となる画像のサイズ
- 学習時の正規化項（mean, std）
今回のFCNのresnet50の場合、
- 入力の画像サイズ：224x224
- 正規化項：mean = [0.485, 0.456, 0.406] and std = [0.229, 0.224, 0.225] （範囲が0〜1であることに注意）
となります。
3. 画像の読み込みとモデルへの入力
以上の情報をもとに画像をモデルへとmodel(img)と入力すれば結果を得られるのですが、ここで前処理と型変換が問題になってきます。
よくあるNumpyの画像が[縦、横、RGBチャンネル数]のnp.arrayとなっているのに対し、今回使うsegmentationのモデルでは[バッチ数, カラーのチャンネル数, 横, 縦]という並びのTensorになっていなければいけません。
実際のコードでは同じ画像を下記の形式で行ったり来たり初学者にはとてもconfusingです
PILとtorchvision.transformsを用いた前処理
一番簡単かつ便利な手法で、torchvisionのtransformsを用いることで簡単に前処理を実装することができます。
具体的には下記のようなコードで前処理を書くことができます。
from torchvision import transforms from PIL import Image # 前処理用 preprocess = torchvision.transforms.Compose([ transforms.Resize((224,224)), transforms.ToTensor(), transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225]), ]) # load image img = Image.open("img.png") # Get Normalized image img_tensor = preprocess(img) # バッチサイズにあたる次元を一つ追加 img_input = img_tensor.unsqueeze(0) # 推論 output = model(img_input)
途中のpreprocessでは画像のリサイズやTensor形式の変換、画像の正規化を定義しています。
そしてこのオブジェクトに直接PIL形式の画像を与えることで任意の変換を行うことができます。
先程述べた、下記のパラメータをきちんと反映させていることを確認してください。
- 入力の画像サイズ：224x224
- 正規化項：mean = [0.485, 0.456, 0.406] and std = [0.229, 0.224, 0.225] （範囲が0〜1であることに注意）
他のtransformsに関しては公式か下記が参考になると思います。
numpyを用いた際の前処理
一応numpyを使っても前処理はできるのですがtorchvision.transformsが便利すぎて素直に変換したほうが良いです。
# PIL Image -> numpy array np_img = np.array(pil_img) # numpy array -> PIL Image pil_img = Image.fromarray(np_img))
なお、この場合でもuint8かfloat32かどうかや、RGBかBGRかは気を使う必要があります。
4. 結果の解釈
サクッと飛ばしましたがモデルへの入力はmodel(x)のように計算できます。
model.forward()やそのままmodel.predict() でもできることがあるようですが違いは追々調べます…
出力結果がどの結果に属するかのマスクになるのですがこちらもTensor形式なのでnumpy arrayかPIL Image 形式にして図示する必要があります。
今回はなるべくPILへと変換します。何度も言いますがtransformsが楽なので。
可視化の際には公式のチュートリアルと同様にsoftmaxで正規化すると良いです。
- マスクの作成
from torch.nn.functional import softmax # torch.Size([1, 21, 224, 224]) -> torch.Size([21,224,224]) output_ = output['out'].squeeze() # normalize normalized_masks = softmax(output_, dim=0)
- 可視化
def visualize_tensor(tensors): n = len(tensors) plt.figure(figsize=(24, 5)) for i in range(n): img = transforms.ToPILImage()(tensors[i]) plt.subplot(1, n, i + 1) plt.xticks([]) plt.yticks([]) plt.imshow(img) plt.show() visualize_tensor(normalized_masks)
可視化した結果が下記のとおりです。VOCでは１番目が背景、１６番目がPersonとなっていますがそれに該当する箇所がハイライトされていることがわかります。
draw_segmentation_masksを使った可視化
draw_segmentation_masksというTensorを引数にとる関数があるっぽいので試してみました。
一見便利そうですがTensorを引数にするのがちょっと癖があって難しいなと思いました。numpyならマスキングは非常に簡単だと思います。
import torch wid,hei = img.size reshape_tensor = transforms.Compose([ transforms.ToPILImage(), transforms.Resize((hei,wid)), transforms.ToTensor(), ]) img_to_tensor = transforms.Compose([ transforms.ToTensor(), transforms.ConvertImageDtype(torch.uint8) ]) person_mask = reshape_tensor(normalized_masks[15]) > 0.5 bg_mask = reshape_tensor(normalized_masks[0]) > 0.5 person_img = torchvision.utils.draw_segmentation_masks(img_to_tensor(img), person_mask) bg_img = torchvision.utils.draw_segmentation_masks(img_to_tensor(img), bg_mask) visualize_tensor([bg_img, person_img])
numpyを使うパターン
numpyの方は変換さえできればstraightforwardなのでさっくり書くにとどめます。
# tensor to numpy out_np = reshape_tensor(normalized_masks[15]).detach().numpy().copy() mask = (out_np > 0.5) mask = cv2.cvtColor(mask.astype(np.uint8), cv2.COLOR_GRAY2RGB) masked = img_np * mask
参考・その他
とりあえず書き溜めておきます。汚ければ後で消すかもしれません。
参考になりそうな記事たち
大量の記事を斜め読みしたのでどれがどの参考になったかちょっと忘れてしまったのですがこれは確実に読んだというのを下記に記しておきます。
超初心者の抱えていた疑問と回答
とりあえず動かしていくにあたって感じたが疑問と現時点での自分の理解を書いておきます。
夫婦共働きにおける家計管理どうしてますか？ 〜 我が家のケース 〜
はじめに
現在の日本にて夫婦共働きという家庭は結構あるかと思います。
しかし、肝心な家計管理の手法については下記のようなまとめサイトばかりで実際どのようにやりくりしているのかといった情報が少ないように思います。
この記事はひとまず自身のケースを備忘録として公開して、あわよくば他の方の情報も聞きたいという趣旨のもと書かれています。
目指す運用
前提
大前提として、
- 夫婦共働き
- 年収や労働時間に極端な差がない
こととします。また、ちゃんと話していませんが家計管理の目的は「支出の管理と貯蓄」にあるものとします。
家計管理に求めるもの
とりあえず家計管理のシステムに求めるのは下記の2点です。
- 貯蓄や日常生活の支出については明確に管理したい
- 私費や趣味に使ったお金はある程度相手からわからないようにしたい
また、原則として以下のような思想のもとやりくりを考えています。
- 必須なもの・面倒なものは自動化
- それ以外は人の手で調整できる余地を残す
家計管理サンプル
とりあえず、我が家でやっていることを下記に記します。
共有口座
個人で持つ口座の他に共有口座を一つ作って、そこから家賃などの固定費を支払うようにしています。
入金額はお互い相談して決めますが、固定費より多めに入れることで貯蓄用の口座としても振る舞えるようにしています。
良い点
- 年ごとに決まった固定額を入れるだけなので管理が楽。
- 個人の細かな出費を共有しなくても良いので気楽。
課題に感じる点
- 結局、共有口座よりも個別口座にお金が溜まっている（いくら入れるか問題）。
- 相手の個別口座や資産の状況についてあまり把握できない。
- 年1で年間の収支を共有するイベントをするのが良いと思うがまだやってないのでわからない。
貯蓄用と固定費用の口座は分けるという意見もあるようですが、口座を増やすと管理がめんどくさそうなので今のところはやっていないです。
家のための支払いの集計
食べ物の買い出しなどを始めとする「家のための買い物」はお互いが気づいたときにそれぞれ行うためどうしても出費に差が出てしまいます。

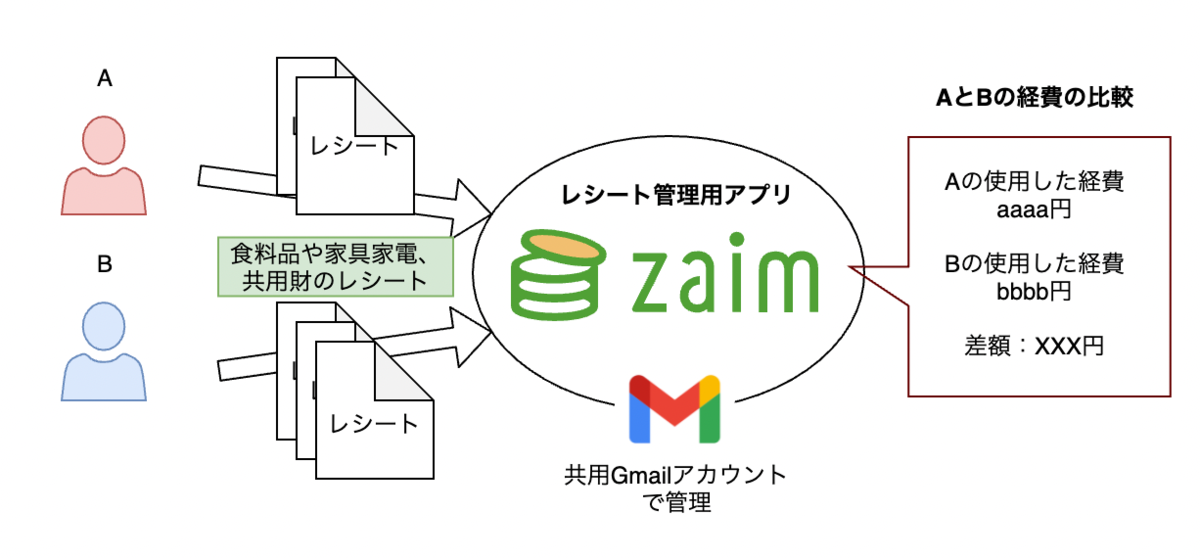

会社での経費申請のように購入時のレシートをもとに集計して支払いの差額を可視化するようにしています。
※ Zaimの採用理由（クリックして展開）
ちゃんと検討したわけではありませんが、下記のような理由でZaimを採用しました。
Tips
良い点
- レシートを撮影するだけで全て登録できるので慣れれば早い
課題
- 個人の収支管理（Money forward）と二度手間な感じがする
- 物品を確認することをしないので悪意があれば容易に経費申請しまくれる（脆弱）
わからないこと
個別口座と共有口座の貯蓄の比率
大体の場合、個別口座と共有口座のそれぞれで貯蓄をしていくこととなるかと思いますがこれをどちらに振るべきかわかっていません。
共有口座はどちらかの名義で作られることが多いかと思いますが、場合によっては口座名義人へのパートナーからの「贈与」として税務署に目をつけられるケースもあるようです。（もっとずっと先の話な気もする。）
個別口座に貯めるとするとお互いにどれくらい貯めるかなどの合意をきちんと取る必要があるのが大変そうに感じます。
個別口座情報の共有（全体の支出をどう集計するか？）
今まで話したとおり、お互いに個別管理の口座には突っ込まないのが前提になっていますが、とはいえ家計全体の収支やその内訳は把握しておきたいわけで年１などで決算報告などをする必要があるイメージでいますがこのあたりを具体的にどうやるかまだ決めていません。
最低限、
- 収入と支出額、投資口座の金額
- 支出の内訳（カテゴリ毎）
は知りたいはずですがうまいこと細かい情報にマスクしつつ知りたい情報を共有する仕組みがあればいいなと思います。
調べると、今はOsidoriというアプリが無料でそのあたりの機能をそろえているそうなので気になっているところです。
おわりに
ということで家計管理＠我が家のケースをご紹介しました。
共有口座とレシートで家計での経費管理をすることでそれなりに公平そうな仕組みにはできていそうですがもっと良い方法があるなら知りたいです。
一つ確実にオススメできるのは夫婦で何かと外部とやり取りする際、共有のGoogleアカウントがかなり便利（メール・TODOの共同編集やアプリ連携など）ということです。
オドメトリを連結している別の座標系に移す時の座標変換計算（ROS）
概要
下記のようなシチュエーションのオドメトリ変換を考えます。

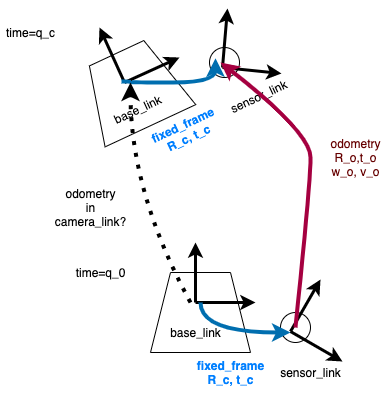

Bodyに固定したセンサでとったodometryをbase_linkでのオドメトリに変換するのが目的です。 （ROSでよくあるシチュエーションだと思います。）
